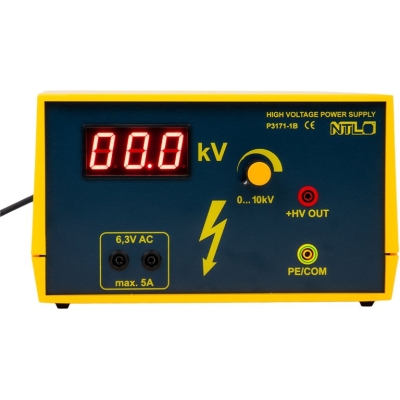

Hoogspanningsvoeding 10 kV met digitaal display

Beschrijving

Deze 10 kV hoogspanningsvoeding met digitaal display is een continu regelbare hoogspanningsbron, geschikt voor zowel elektrostatische experimenten als de werking van gasontladingsbuizen.

De eenvoudige en intuïtieve bediening, het vermogen voor de elektrische verwarmingsspiraal en de hoge mate van veiligheid maken het een waardevol apparaat voor natuurkundige demonstraties.

In vergelijking met veel andere vergelijkbare commercieel verkrijgbare apparaten is het ongebruikelijke gebruik van een middenfrequentie sinusomvormer een belangrijk voordeel, wat resulteert in vrijwel geen elektromagnetische interferentie (EMR). In tegenstelling tot eerdere systemen die op het lichtnet zijn aangesloten, blijft de uitgangsspanning constant, zelfs wanneer de netspanning varieert.

Technische gegevens:

• Voeding: 230 V 90 W 50 … 60 Hz
• Beschermingsklasse: I (IEC-kabel met aardingsdraad)
• Behuizingsgrootte: Middelgroot demonstratiemodel
• Uitgangsspanning 1: 0 … 12 kV (belastingsweerstand >= 1 GΩ)
• Maximale stroom 1: 2 mA (gedurende enkele seconden)
• Uitgangsweerstand 1: ca. 5 MΩ
• Ruisspanning 1: < 100 Vrms (bij een belastingsstroom van 2 mA)
• Zekering 1: Stroombegrenzingsweerstand, keramische overstroombeveiliging
• Referentiespanning 1: Aardingsdraad
• Uitgangsspanning 2: 6,3 V AC
• Nominale stroom 2: 5 A
• Zekering 2: Keramische overstroombeveiliging
• Referentiespanning 2: Zwevende potentiaal, max. 42 Vrms naar aarddraad
• Geen spanningsval aangegeven bij 10 kV en 1 GΩ belasting
• Maximale spanning: 6,1 kV bij 1 mA belasting.
• Maximale continue stroom: 1,7 mA bij 0,3 kV.
• Kortdurende continue stroom (gedurende enkele seconden): 2 mA bij 2,4 kV.
