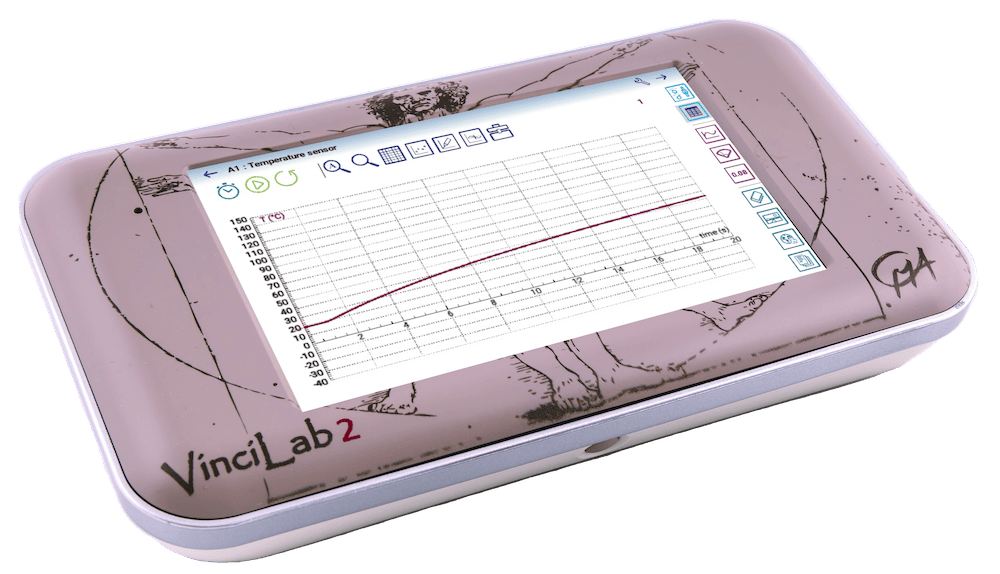

VinciLab 2 is de nieuwe versie van onze populaire datalogger VinciLab. Op het eerste gezicht lijkt de nieuwe VinciLab 2 op het vorige model. Hij kan op de volgende manieren zowel in het klaslokaal als in het veld worden gebruikt:
- standalone,
- wireless via Wi-Fi en
- bedraad via USB,
maar het is op veel punten verbeterd. VinciLab 2 draait op Android 11 en biedt standaard apps voor het instellen van het apparaat, verbindingen, het beheren van bestanden, het bladeren door afbeeldingen of het afspelen van video’s. VinciLab2 heeft de nieuwe Coach 7-app voor het verzamelen, grafisch weergeven en verwerken van gegevens. Het nieuwe toestel is sneller en het aanraakscherm reageert beter. De twee digitale sensoringangen zijn vervangen door een sturen en regelen output en een HDMI-poort. De ondersteuning van USB-communicatie tussen VinciLab 2 en een computer is verbeterd en gebruiksvriendelijker.
School Type:
VinciLab 2 is een zeer krachtige en veelzijdige datalogger voor middelbare school tot universitair niveau.
Het kan worden gebruikt met Mac en Windows computers, Chromebooks, mobiele apparaten, draadloos via Wi-Fi, of bedraad via USB.
Het is een handheld Android-apparaat uitgerust met twee processoren, een hoofdprocessor om het besturingssysteem en het scherm van het apparaat te bedienen, en een meetprocessor, die zeer snelle gegevensverzameling mogelijk maakt met een bemonsteringsfrequentie tot 1 MHz (1000000 monsters per seconde).
Voor het aansluiten van sensoren heeft VinciLab 2 vier (A1 t/mA4) BT-sensoringangen. Het heeft ook een ingebouwde microfoon en een 3-assige versnellingsmeter.
De D1 BT ingang wordt de Control Output, bedoeld om de nieuwe CMA Control Box (beschikbaar in juni 2023) op aan te sluiten en de digitale uitgangen (vergelijkbaar met de uitgangen van CoachLab II+) aan te sturen of om analoge signalen te genereren.
De D2-ingang wordt een speciale HDMI-uitgang voor presentatie op een groot scherm.
VinciLab 2 heeft een 5″ (capacitief) kleurenaanraakscherm dat een hoge-resolutie display biedt voor eenvoudige bediening van het apparaat.
De op het apparaat voorgeïnstalleerde Android-apps bieden hulpmiddelen voor het instellen van het apparaat en draadloze verbindingen, het beheer van gebruikersbestanden, surfen op het web, het bekijken van videobestanden, enz. De vooraf geïnstalleerde Coach 7 maakt het mogelijk om meetgegevens te verzamelen, grafisch weer te geven en te verwerken wanneer de VinciLab 2 standalone werkt.
De ondersteuning van USB-communicatie tussen VinciLab 2 en een computer is verbeterd en gebruiksvriendelijker.
De Mini C-poort wordt nu gebruikt voor communicatie en voeding.
Het VinciLab 2-pakket bevat VinciLab, een voedingsadapter, een USB-kabel en een VinciLab-gebruikershandleiding.
Om sensoren aan te sluiten heeft VinciLab 2 vier BT-ingangen (rechtshandig) waarop CMA BT sensoren aangesloten kunnen worden. Ook de afstandsensor BT55i werkt op zo’n aansluiting. Andere afstandsensoren zoals 0664 werken niet op de VinciLab 2.
VinciLab 2 heeft ook ingebouwde:
- Versnellingsmeters welke drie bereiken hebben in drie richtingen: +/- 20 m/s^2, +/- 40 m/s^2 en +/- 80 m/s^2 in de x, y en z richting.
- Microfoon die geluidsdruk meet.
De twee digitale sensor inputs die u op de VinciLab vondt zijn op de VinciLab 2 vervangen door:
- Stuur en regel Output (D1), welke is bedoeld om de nieuwe Stuur en Regel Box [1] aan te sturen, om de digitale uitgangen aan te sturen (vergelijkbaar met de uitgangen van CoachLab II+) of om analoge signalen te genereren.
- HDMI poort (D2) – voor HDMI output nuttig voor presentatie’s op een groot scherm.
Wanneer VinciLab standalone wordt gebruikt, biedt de vooraf op het apparaat geïnstalleerde Coach 7 app (Android) live weergave van sensorgegevens, real-time grafieken, hulpmiddelen voor gegevensverwerking en de mogelijkheid om Coach Resultaat bestanden op te slaan en te delen.
Om VinciLab 2 gekoppeld aan een ander device zoals:
- een computer (Windows of Mac) – heeft u op de computer het programma Coach 7 Lite (gratis) of het programma Coach 7 (licentievergoeding) nodig.
- tablets, Chromebooks en smartphones: heeft u op het device het programma Coach 7 Lite App (gratis) of het programma Coach 7 (licentievergoeding) nodig.
OPERATING SYSTEM: Android
DISPLAY: 5” (800 x 480 pixel) Capacitive Color Touch Screen
RAM MEMORY: 2 GB
USER MEMORY: 8 GB flashgeheugen voor toepassingen en gebruikersbestanden. Uitbreidbaar met een USB-stick
POWER: Rechargeable battery / Power adapter
CONNECTIVITEIT: Wi-Fi 802.11 b/g/n, Bluetooth® 2.1 + EDR.
COMPUTER CONNECTIE: Mini USB C-poort voor communicatie en voeding
USB POORT: Volledige USB-poort voor USB-randapparatuur
ANDERE POORTEN: Audio In: voor externe microfoon, Audio Out: DC en AC spanningssignalen tussen -5 … 5V (twee kanalen beschikbaar)
SENSOR INPUT: Vier BT-ingangen (rechts), CMA BT-sensoren kunnen rechtstreeks worden aangesloten (incl. Bewegingsdetector BT55i). Elke sensoringang kan ook als teller werken.
BUILT-IN SENSOREN: 3-assige versnellingsmeter, microfoon
ADC RESOLUTIE: 12 bits
SAMPLING FREQUENCY: Max. 1 MHz
OUTPUT D1:BT-aansluiting voor aansluiting van CMA Control Box
OUTPUT D2:HDMI-poort voor aansluiting van een extern beeldscherm
PRE GEINSTALLEERDE SOFTWARE : Android-apps en Coach 7-app voor gegevensverzameling, grafieken en analyse
