Als u een draagbaar meetsysteem nodig hebt, dan is VinciLab een goede keuze.
Het is een moderne en geavanceerde grafische data-logger, die zowel in het klaslokaal als in het veld kan worden gebruikt:
- Standalone
- Wireless via Wi-Fi met computers, tablets en Chromebooks,
- Bedraad via USB met computers.
School type:
Warning: Trying to access array offset on value of type bool in /var/www/vhosts/cma-science.nl/httpdocs/wp-content/plugins/elementor/includes/base/widget-base.php on line 223
Warning: Undefined array key -1 in /var/www/vhosts/cma-science.nl/httpdocs/wp-content/plugins/elementor/includes/base/controls-stack.php on line 695
- VinciLab is een zeer krachtige datalogger voor de middelbare school tot universiteit.
VinciLab kan gebruikt worden met computers (MacOS, Windows), Chromebooks, iPads, tablets of smartphones, via Wi-Fi of USB-verbinding. - VinciLab is een handheld Linux-apparaat uitgerust met twee processoren, een hoofdprocessor om het besturingssysteem en het scherm van het apparaat te besturen, en een meetprocessor, waarmee zeer snel gegevens kunnen worden verzameld met een bemonsteringsfrequentie tot 1 MHz (1000000 monsters per seconde).
- Voor het aansluiten van sensoren heeft VinciLab vier analoge (rechtshandige) BT-sensoringangen en twee digitale (linkshandige) BT-sensoringangen voor bewegingsdetectoren.
Bovendien heeft VinciLab een ingebouwde microfoon en 3-assige versnellingsmeter.
VinciLab heeft een 5″ (capacitief) kleurenaanraakscherm met een hoge resolutie dat een eenvoudige bediening van het apparaat mogelijk maakt. - De speciale toepassingen, vooraf geïnstalleerd op het apparaat, bieden tools voor het instellen van het apparaat, het opzetten van de draadloze verbindingen, het verzamelen, grafisch weergeven en verwerken van gegevens, het beheren van gebruikersbestanden, surfen op het web, bekijken van videobestanden, lezen van tekstbestanden, enz.

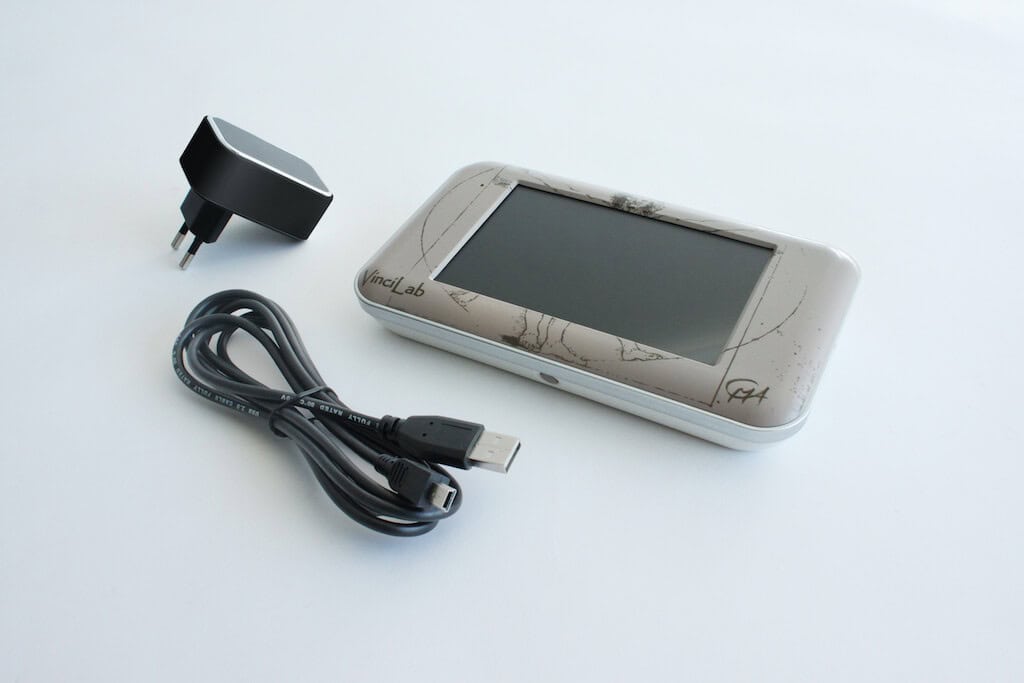

- Het VinciLab-pakket bevat: VinciLab, Voedingsadapter, USB-kabel, VinciLab Snelstartgids, en VinciLab Gebruikershandleiding.
VinciLab kan standalone worden gebruikt of als labinterface aangesloten op computers, tablets, Chromebooks en smartphones.
- Twee processoren: een hoofdprocessor voor de besturing van het besturingssysteem en het scherm van het toestel, en een meetprocessor voor de besturing van de meet- en regelprocessen.
- 5″ capacitief kleurenaanraakscherm met een hoge resolutie (800 x 480 pixels).
- 8 GB intern geheugen waarvan 5,5 GB beschikbaar is voor gebruikersbestanden in de map ‘Mijn bestanden’. Bestanden kunnen worden overgezet door VinciLab te mounten als netwerklocatie in Windows Verkenner of door gebruik te maken van een USB-geheugenstick.
- Sensoringangen ondersteunen zowel nieuwe als oude CMA-sensoren.
- Voor meting via analoge ingangen (vier gelijktijdig) bedraagt de maximale bemonsteringsfrequentie 1 MHz.
- Een volledige USB-poort maakt het mogelijk USB-randapparatuur aan te sluiten, zoals een muis, toetsenbord, USB flash drive, USB hub, enz.
- Audio In-poort voor aansluiting van een externe luidspreker.
- Ingebouwde luidspreker voor het afspelen van audio.
- VinciLab wordt gevoed door een interne oplaadbare batterij. Het batterijpictogram op de statusbalk van het beginscherm geeft het huidige energieniveau aan. De levensduur van de batterij hangt af van de helderheid van het scherm en van de gebruikte sensoren en functies, maar normaal gesproken kunt u verwachten VinciLab minstens 4 uur te gebruiken zonder VinciLab op te laden. Om energie te besparen kunt u de helderheid van het scherm verminderen of het scherm uitschakelen als u het niet nodig hebt.
- Door gebruik te maken van draadloze connectiviteit en het VNC-protocol kan het scherm van VinciLab op afstand worden bekeken en bediend vanaf elke computer of mobiel apparaat dat op hetzelfde netwerk is aangesloten.
Voor het aansluiten van sensoren heeft VinciLab:
- Vier analoge BT ingangen, die zeer snelle dataverzameling mogelijk maken tot 1000000 samples per seconde waarop CMA BT sensor kan worden aangesloten. Oudere CMA sensoren (zonder automatische detectie) worden ondersteund via de sensorbibliotheek in de Coach software
- Twee digitale BT ingangen voor afstand sensor 0664.
VinciLab heeft ook ingebouwd:
- Versnellingsmeter, die de versnelling in 3 bereiken meet: +/- 20 m/s², +/- 40 m/s² en +/- 80 m/s² in de x-, y- en z-richting
- Microfoon, die geluid meet.
Wanneer VinciLab standalone wordt gebruikt dan biedt de vooraf op het apparaat geïnstalleerde Coach applicatie (Linux) live weergave van sensorgegevens, real-time grafieken, hulpmiddelen voor gegevensverwerking, mogelijkheid tot opslaan en delen van Coach Resultaatbestanden. Coach Activiteiten gemaakt in het Coach 7 programma (en opgeslagen voor VinciLab) kunnen worden overgebracht naar VinciLab, bv. via een USB-stick, en geopend voor direct gebruik op VinciLab.
Om VinciLab te gebruiken:
- Met een computer (Windows, Mac) – Coach 7 programma (Licentie nodig).
- Met tablets, Chromebooks en smartphones: heb je de Coach 7 Lite App (gratis) of Coach 7 App (licentie) nodig.
Door gebruik te maken van het VNC-protocol kan het scherm van VinciLab op afstand worden weergegeven en bediend vanaf elke computer of mobiel apparaat die op hetzelfde netwerk is aangesloten. Hiervoor is een VNC Viewer programma nodig. Voor details zie de VinciLab Gebruikershandleiding.
SCHERM: 5” (800 x 480 pixel) Touch screen
VOEDING: Oplaadbare batterij / adapter
GEHEUGEN: 4 GB, waarvan 512 MB gebruikersgeheugen in de map ‘Mijn bestanden’ Uitbreidbaar met een USB-stick
CONNECTIVITEIT: Wi-Fi 802.11 b/g/n, Bluetooth® 2.1 + EDR.
COMPUTER CONNECTIE: Mini USB-poort wordt ook gebruikt voor voeding
USB PORT: Volledige USB-poort voor USB-apparatuur
SENSOR INGANGEN: Vier analoge BT (rechtse) ingangen, 2 digitale BT (linkse) ingangen
INGEBOUWDE SENSOREN: 3-assige versnellingsmeter, microfoon
ADC RESOLUTIE: 12 bits
MEET FREQUENTIE: Max. 1 MHz (gelijktijdig op kanalen A1 tot A4)
OUTPUTS: Via digitale sensoringangen acht 1-bit of twee analoge uitgangen
OPERATING SYSTEM: Linux
SOFTWARE GEINSTALLEERD: Speciale desktoptoepassingen en coachapplicatie voor gegevensverzameling, grafieken en analyse
VinciLab systeem en de applicaties, inclusief de Coach software, moeten rechtstreeks vanuit VinciLab worden geüpdatet. Voor een dergelijke update moet VinciLab verbonden zijn met een Wi-Fi-netwerk. Om VinciLab te updaten volgt u de stappen in dit document.
