De CLAB is naast een interface ook een datalogger, die te verbinden is met grafische rekenmachines van CASIO.
De CLAB is een USB-apparaat, dat werkt met computers (Mac, Windows) en Chromebooks.
Naast drie BT sensor ingangen, waarop nieuwe en oude CMA sensoren kunnen worden aangesloten, heeft CLAB een ingebouwde 3-assige versnellingsmeter.
Schooltype:
CLAB is een krachtige datalogger voor middelbare scholen en HBO.
CLAB kan worden gebruikt met CASIO grafische rekenmachines via een Casio communicatiekabel, met computers (Mac en Windows) via een USB-kabel en standalone.
CLAB is uitgerust met een eigen processor en geheugen, waardoor metingen met hoge bemonsteringsfrequenties en nauwkeurige onafhankelijke timing mogelijk zijn.
Het heeft FLASH geheugen om de interne systeemsoftware eenvoudig te kunnen upgraden.
Bovendien heeft CLAB een ingebouwde 3-assige versnellingsmeter.

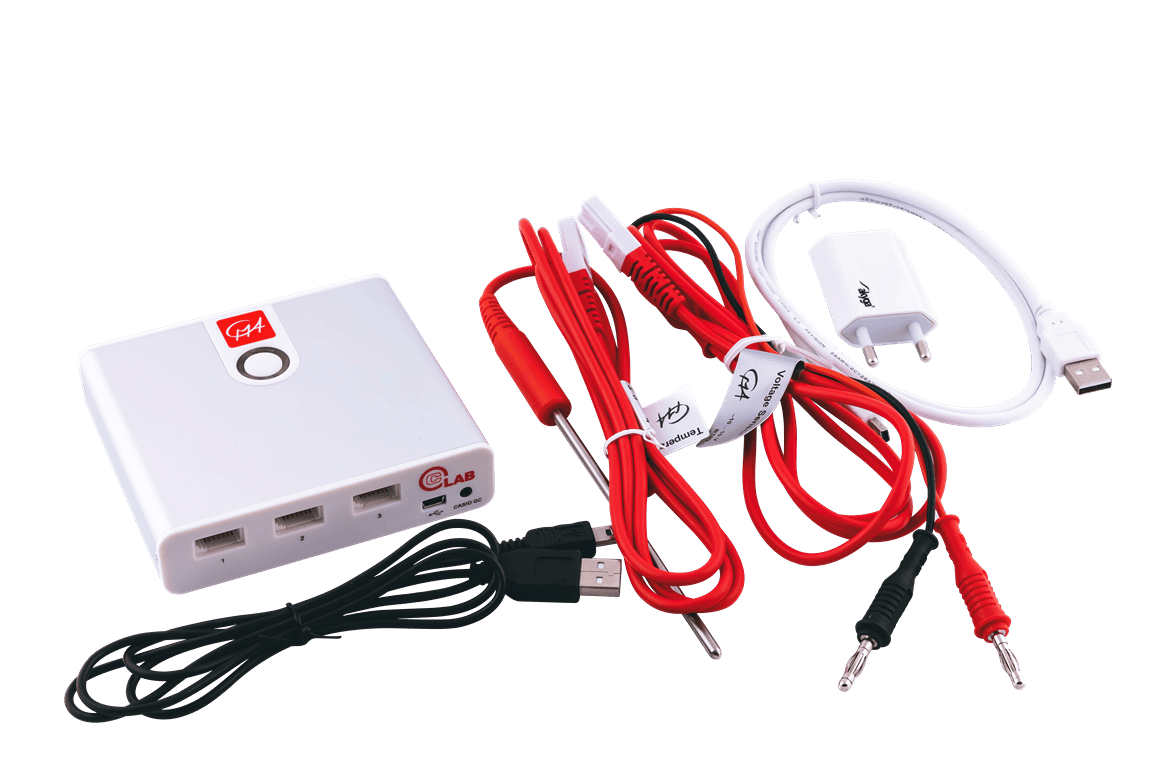

Inbegrepen: Temperatuursensor, Spanningssensor, USB kabel en Voedingsadapter.
- CLAB kan worden gebruikt met CASIO grafische rekenmachines, zoals de CASIO fx-CG-serie, fx-9860GII-serie of ClassPad II (fx-CP400). Aangesloten op een rekenmachine wordt CLAB aangestuurd door de E-CON of Data-logger App die op de rekenmachine draait. Om CLAB aan te sluiten op een CASIO grafische rekenmachine heeft u een datacommunicatiekabel nodig met 3-polige stekkerverbindingen (SB-62). Deze kabel wordt meegeleverd met uw CASIO Graphic Calculator.
- Via de meegeleverde USB-kabel kan CLAB worden aangesloten op een USB-poort van een computer (Mac, Windows) en werken als een laboratoriuminterface. Het Coach 7 of Coach 7 Lite programma op de computer bestuurt het proces van gegevensverzameling.
- De verzamelde gegevens worden real-time weergegeven en kunnen in Coach worden geanalyseerd. De USB-kabel wordt met CLAB meegeleverd.
- Bij gebruik van CLAB als standalone-apparaat bestuurt CLAB het proces van gegevensverzameling; het verzamelt de meetgegevens en slaat deze op. Dit is zeer nuttig voor het verzamelen van gegevens op afstand, b.v. buiten de school. De experimentele opstelling wordt voorbereid op een rekenmachine of op een computer en geüpload naar CLAB.
- De meetgegevens worden opgeslagen in het geheugen van CLAB en kunnen na afloop van de meting worden gedownload naar een rekenmachine of computer.
- CLAB heeft een interne oplaadbare batterij die kan worden opgeladen met de meegeleverde voedingsadapter of een USB-kabel. De levensduur van de batterij is afhankelijk van de gebruikte sensoren en functies, maar doorgaans kan CLAB tussen de 4 uur (in geval van 3 aangesloten sensoren) en 8 uur gebruikt worden zonder opladen. Om de levensduur van de batterij te verlengen, schakelt CLAB automatisch uit na 10 minuten inactiviteit.
- Sensoringangen ondersteunen zowel nieuwe als oude CMA sensoren.
- CLAB kan tot 3 sensoren tegelijkertijd bemonsteren. De bemonsteringsfrequentie is afhankelijk van het aantal kanalen dat wordt gebruikt tijdens de dataverzameling. Voor meting via één kanaal is de maximale bemonsteringsfrequentie 100 kHz, voor meting via twee kanalen tegelijk 60 kHz en via drie kanalen 40 kHz.
- CLAB heeft een ingebouwde 3-assige versnellingsopnemer, die versnellingen meet in 3 bereiken: ± 20 m/s², ± 40 m/s² en ± 80 m/s² in de x-, y- en z-richting. Deze sensor kan worden gebruikt in combinatie met andere externe sensoren.

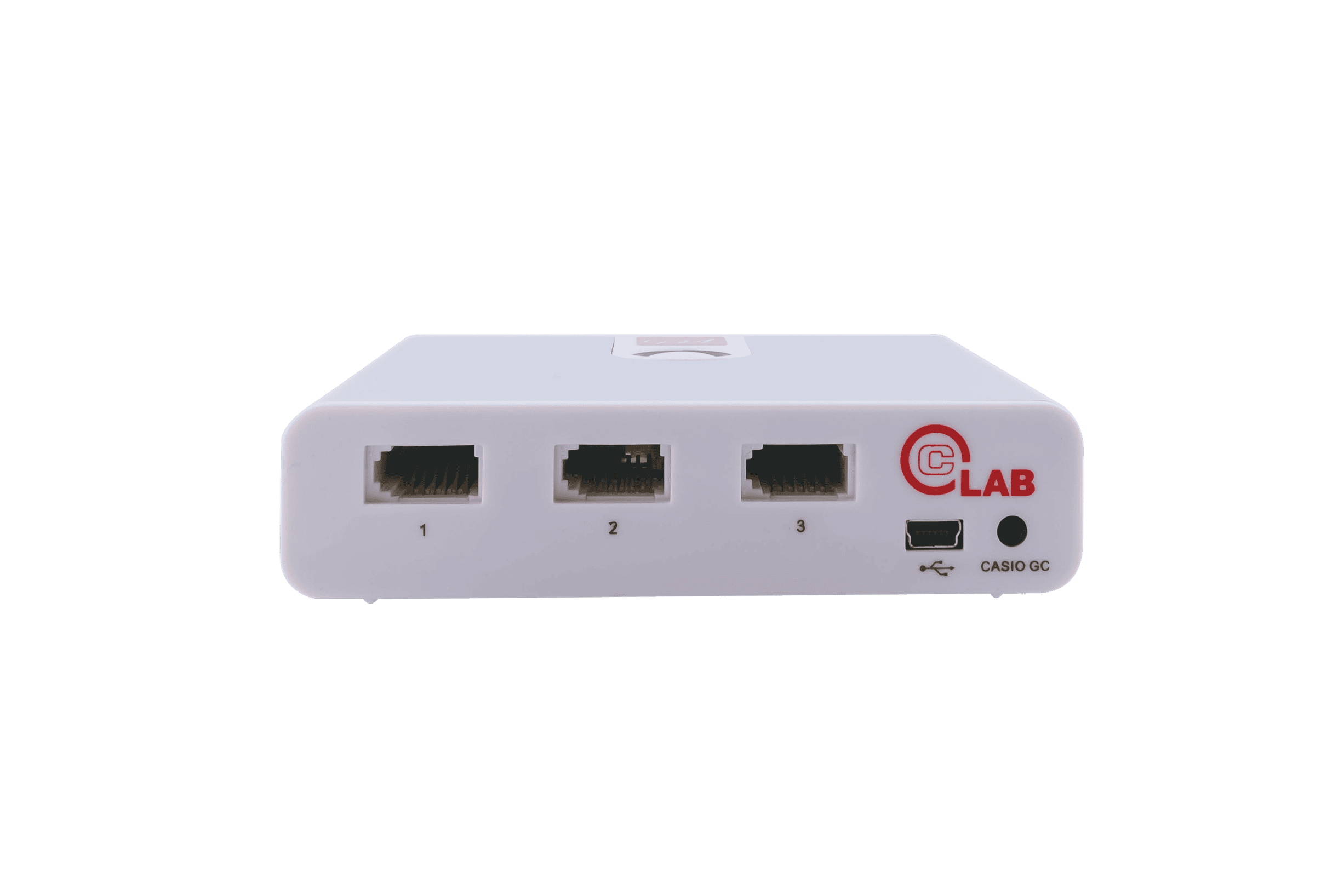

Voor het aansluiten van sensoren heeft CLAB drie analoge (rechtshandige) BT-sensor ingangen.
Deze ingangen ondersteunen alle analoge CMA BT sensoren inclusief de bewegingsdetector BT55i (maar exclusief de digitale bewegingsdetector 0664) en identificeren deze sensoren automatisch.
Oudere CMA sensoren (zonder automatische detectie) worden ondersteund via de sensorbibliotheek in de Coach software.
CLAB heeft een ingebouwde 3-assige versnellingsmeter die meet in de bereiken: ± 20 m/s², ± 40 m/s² en ± 80 m/s².
Om de CLAB te gebruiken, heb je nodig:
Op Grafische rekenmachines van Casio:
- Casio ECON toepassingen – voor meer informatie kunt u de volgende pagina (Engels) bezoeken Casio Support page.
- CMA Data Logger toepassing (alleen voor fx-GC50 rekenmachines).
Op computers (Windows Mac) – Coach 7 (Licentie nodig) .
Op Chromebooks, tablets met USB port: Coach 7 Lite App (gratis) of Coach 7 App (Licentie nodig) .
PROCESSOR: PIC32MZ
GEHEUGEN: 2 MB Flash
VERMOGEN: Oplaadbare batterij Li-ion 3.7 V, 1200 mAh / USB Power Adapter (100-240 V AC, DC 5V/1A)
STATUS INFORMATIE: Twee kleuren LED’s (links vermogen en rechts Meetstatus), Eén luidspreker
ADC RESOLUTIE: 12 bits
MEET FREQUENTIE: Max. 100 000 Hz
SENSOR INPUT: Drie sensoringangen, analoge BT (rechtshandig) ingangen
INGEBOUWDE SENSOR: 3-assige Versnellingsmeter, max. frequentie 400 Hz
REKENMACHINE CONNECTIE: 3-pins poort voor communicatie met CASIO grafische rekenmachines
COMPUTER CONNECTIE: Mini USB-poort wordt ook gebruikt voor voeding
- CLAB User’s Quick Start Handleiding: Nederlands (v.1.0), Engels (v. 1.0), Duits (ver.1.0)
- CLAB Handleiding: Nederlands (v.2.0), Engels (v.2.0), German (v.1.0)
- CLAB folder
In de nieuwe versies van de firmware worden verbeteringen gerealiseerd en nieuwe functies toegevoegd, bijv. voor ECON 4 of Data Logger app. Wij raden u ten sterkste aan uw CLAB te updaten indien de firmware versie lager is dan 2.10.
U kunt uw CLAB updaten via de optie Firmware Update in het Dashboard van Coach 7 en Coach 7 Lite (vanaf versie 7.7). U kunt CLAB ook bijwerken met het speciale programma CLAB Update.
