Als u meestal met computers in de les werkt, dan is CoachLab II+ de beste oplossing voor u. Het is een krachtige en unieke USB interface, die zowel voor metingen met sensoren als voor besturing met actuatoren gebruikt kan worden.
Voor al uw nieuwe en oude CMA sensoren, en voor directe meting van de spanning via 4-mm ingangen.
School type:
CoachLab II+ is een USB-labinterface voor de middelbare school tot universiteit.
Het kan gebruikt worden met computers (Mac en Windows). CoachLabs II+ (met serienummer beginnend met SAG 10) kunnen ook werken met Chromebooks.
CoachLab II+ is een unieke interface omdat het sensoringangen (met BT en 4mm pluggen) combineert met controle-uitgangen voor het aansluiten van actuatoren. Dit maakt het mogelijk om het te gebruiken voor geautomatiseerde metingen.
Meegeleverd: USB kabel en adapter.

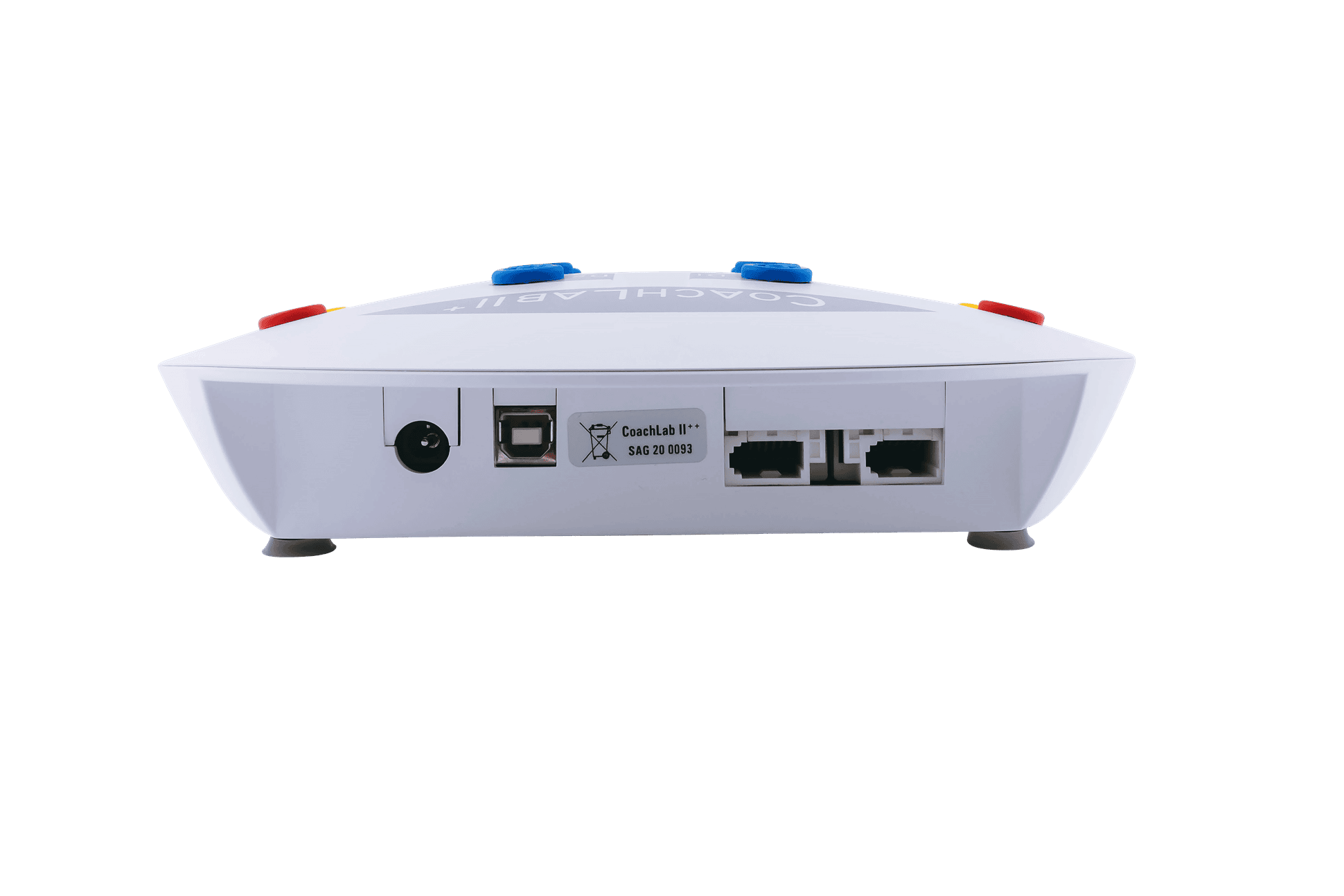

- CoachLab II+ wordt op de computer aangesloten via de USB-poort en gevoed via een netadapter.
- CLII+ is uitgerust met een eigen processor en geheugen, waardoor metingen met hoge bemonsteringsfrequenties tot 100.000 Hz en een nauwkeurige, onafhankelijke timing mogelijk zijn.
- CLII+ heeft FLASH geheugen om het interne besturingssysteem gemakkelijk te kunnen upgraden.
- Voor het aansluiten van sensoren heeft de interface zes sensoringangen: twee analoge (rechtshandige) BT-bussen (1 en 2), twee met drie 4-mm bussen (3 en 4) , twee digitale (linkshandige) BT-bussen.
- Sensor ingangen ondersteunen zowel nieuwe als oude CMA sensoren. BT-sensoren worden automatisch herkend, sensoren met 4-mm pluggen worden ondersteund via de sensorbibliotheek.
- Sensoringangen met 4-mm bussen maken directe meting van spanning in het bereik tussen 0 … 5V en -10 … 10 V mogelijk.
- Voor het aansluiten van actuatoren heeft CoachLab II+ vier uitgangskanalen.
Voor het aansluiten van sensoren heeft CoachLab II+:
- Twee analoge BT ingangen (1 en 2) om sensoren met analoge BT (rechtshandige) connector aan te sluiten.
- Deze ingangen ondersteunen alle analoge CMA BT sensoren en identificeren deze sensoren automatisch.
- Sensoren met 4 mm-stekkers kunnen op deze ingangen worden aangesloten via adapter 0519.
- Twee analoge ingangen (3 en 4) met drie 4-mm bussen voor het aansluiten van sensoren met 4-mm pluggen. De aangesloten sensoren moeten handmatig worden ingesteld door een keuze te maken uit de sensorbibliotheek in de Coach software.
- Sensoren met analoge BT-connectoren kunnen op deze ingangen worden aangesloten via adapter 0520.
- 4-mm stekker-ingangen die een directe meting van spanning mogelijk maken in het bereik tussen 0 ..5 V en -10 .. 10 V.
- Twee digitale BT-ingangen (ingang 5 en 6) voor aansluiting van Afstandssensoren (0664).
Voor het aansluiten van actuatoren heeft CoachLab II+ vier uitgangskanalen met twee 4-mm bussen. Elk van de uitgangskanalen kan worden ingesteld in vier controleerbare toestanden.
De uitgangs-LED geeft de toestand van het uitgangskanaal aan door middel van verschillende kleuren: Groen, Oranje, Rood, Uit.
De maximale uitgangsstroom van elk kanaal is 0,6 A. De totale uitgangsstroom van alle kanalen samen is maximaal 1,2 A. Zo is het mogelijk om twee bi-directionele motoren van elk 0,5 A aan te sturen.
De uitgangskanalen kunnen worden ingesteld op 16 verschillende vermogensniveaus. Het vermogen wordt op de uitgangen ingesteld door Pulse Wide Modulation (door de 12 V periodiek aan en uit te schakelen) bijvoorbeeld 50 % van de duty cycle (de helft van de cyclustijd dat de spanning wordt ingeschakeld) zou hetzelfde zijn als de spanning op 6 V instellen.
Om CoachLab II+ te gebruiken heb je het volgende nodig:
- Op computers (Windows / Mac): Coach 7 programma (Licentie benodigd)
- Op Chromebooks: Coach 7 App of Coach 7 Lite App
