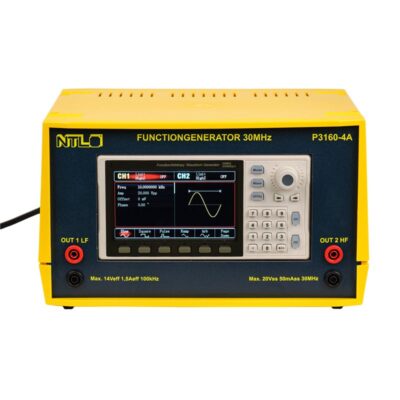

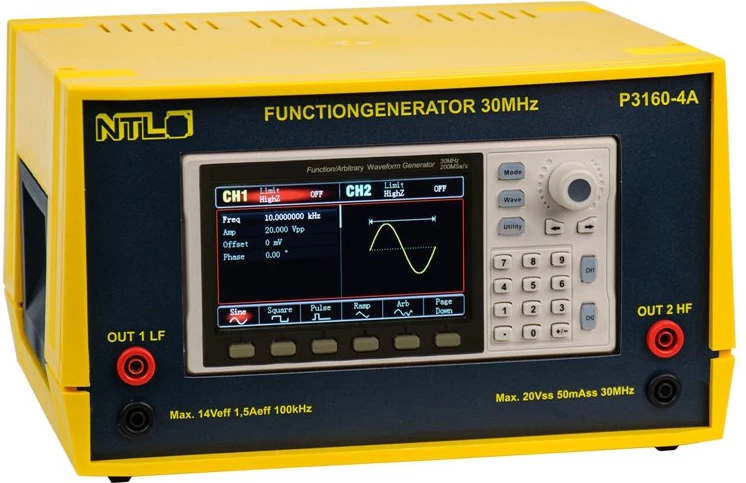

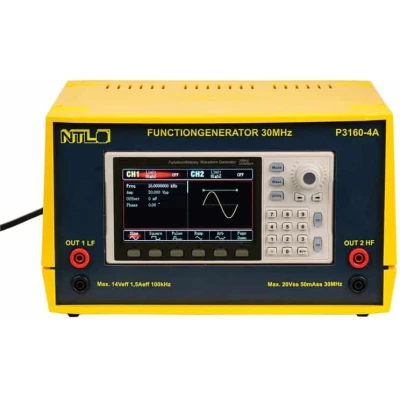

Functiegenerator 30 MHz met versterker

Beschrijving

De twee optioneel gekoppelde of onafhankelijke kanalen maken het mogelijk om experimenten met amplitudemodulatie (AM), frequentiemodulatie (FM), fasemodulatie (PM) en frequency shift keying (FSK) direct met één apparaat uit te voeren in plaats van de voorheen vereiste twee.
Ook kwadratuursignalen voor lock-in versterkers kunnen eenvoudig worden gegenereerd. Bovendien kan het apparaat ook worden gebruikt als een puur frequentiemeetapparaat zonder generatie. Deze configuratie stelt het apparaat in staat om te voldoen aan alle relevante eisen voor demonstraties en studentenexperimenten over geluid, trillingen en golven.

Technische specificaties:

• Golfvorm: Sinus, blokgolf, driehoek of zaagtand met vrij selecteerbare duty cycle, ruis, willekeurig
• Scherm: 4,3-inch verlicht TFT LCD-scherm, 480 × 272 pixels
• Bedieningselementen: 19 toetsen, 6 softkeys, 1 draaiknop
• Afmetingen: 260 x 220 x 152 mm
• Gewicht: ca. 3516 g

Uitgang 1:

• Frequentiebereik: DC – 100 kHz (tot 300 kHz)
• Maximale uitgangsspanning: 14 Vrms / 40 Vpp
• Maximale uitgangsstroom: 1,5 Arms
• Stijgtijd: circa 15 V/µs
• Maximum uitgangsvermogen: 20 W
• Uitgangsbeveiliging: permanent kortsluitvast en sperspanningsbestendig tot +/- 20 V.

Uitgang 2:

• Frequentiebereik: DC – maximaal 30 MHz
• Maximale frequenties:
  • Sinus: 30 MHz
  • Blokgolf: 15 MHz
  • Driehoek: 400 kHz
  • Ruis: 30 MHz
  • Arbitrair: 10 MHz
• Maximale uitgangsspanning: 7 Vrms / 20 Vpp
• Maximale uitgangsstroom: 50 mArms
• Stijgtijd: 25 ns / 20 V = 800 V/µs
• Frequentieteller: 0,1 Hz … 100 MHz, TTL-compatibele ingang. 7-cijferig nummer
• Uitgangssignalen: twee paar 4mm veiligheidsbussen “Out 1” en “Out 2”

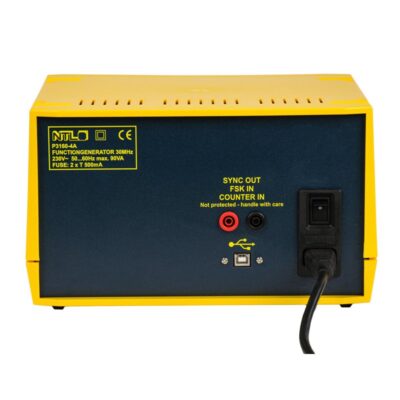

Achterzijde:

Twee 4mm veiligheidsbussen Sync / CNT / FSK:
Optioneel voor het ontvangen van de synchronisatiesignalen, als ingang voor de frequentieteller en als ingang voor het schakelsignaal in de modus “Frequency Shift Keying met externe signaalbron”.

USB Type B-aansluiting voor het aansluiten van een pc of laptop met de fabrieksmatig geïnstalleerde software “Instrument Manager”.

Netaansluiting voor een 3-pins IEC C13-voedingsconnector (beschermingsklasse I).
Het IEC-connectorsysteem omvat een geïntegreerde netschakelaar en een zekeringhouder.
Voeding: 230 V 50 … 60 Hz, maximaal 90 VA
